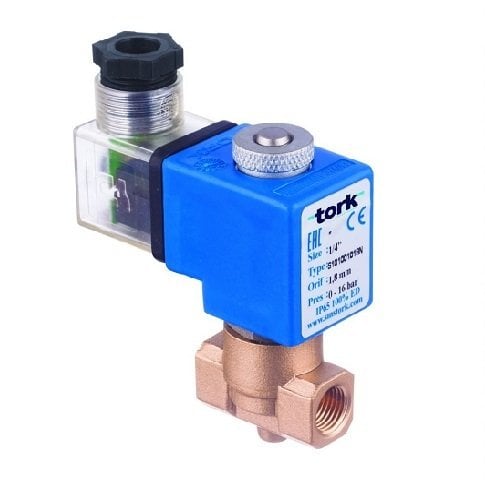

S1010 Serisi Direk Çekmeli Genel Maksat Normalde Kapalı Solenoid Valf (ÇAP:1/4" BAR:0-10)

Akışkan: Hava, Su, Gaz, vb.

ÜRÜN AÇIKLAMASI
S1010 Serisi ,
Direk Çekmeli (min.Δp=0 bar) ve
Pilot Kontrollü( min.Δp=0,5 bar)
Max: 10 bar çalışma



Genel Maksat Solenoid Vanalar



Seri :	S10 Serisi
Uygulama :	Hava , Su , Gaz, ( kirli akışkanlarda  valf girişine filtre konması önerilir)
Ölçü :	3 mm 1/4", 1/4" Direk Çekmeli, BSP (İstek Üzerine NPT) 3/8"…2" Pilot Kumandalı, BSP (İstek Üzerine NPT)
Basınç :	0…10 Bar  (1/8", 1/4")  0,5…12 bar (3/8"...2)
Kovan , Çekirdek :	Paslanmaz
Gövde :	Pirinç
Diyafram :	NBR, istek üzerine EPDM yada VITON
Sıcaklık :	-10°C…80 °C
Pozisyon :	Normalde Kapalı
Bobin Gerilimi :	230V, 110V , 48V, 24V , 12V  AC ; 110V , 48V , 24V , 12 V DC
Koruma Sınıfı :	IP65, IP68 (10 metrede 72 saat su altında test edilmiştir), isteğe bağlı ATEX Exproof

GENEL ÖZELLİKLER

• Geniş basınç aralığı, akış hızı ve orifis seçenekleri vardır.

• Solenoid valfler filtre ile kullanılmalıdır.

• Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir; bobin dikey yukarı konumda tercih edilmelidir.

ELEKTRİK ÖZELLİKLERİ

Sürekli Enerjide Kalma : ED %100

Bobin Yalıtım Sınıfı : H (180°C)(IEC 85)

Bobin Kaplaması : Güçlendirilmiş Fiber Glass

Ortam Sıcaklığı : -10°C, +60°C

Koruma Sınıfı : IP65 (ISO 60529) İstek Üzerine;IP68

Soket Bağlantısı : DIN 46340 3-kutuplu Soket (DIN43650)

Soket Özellikleri : ISO 4400 / EN 175301-803 Form A, Terminal (Kablo Ø6-8 mm)

Elektriksel Güvenlik : IEC 335

Standard Voltaj : AC 12V 15VA, 24V 15VA, 48V 15VA, 110V 15VA, 230V 15VA, 230V 24VA DC 12V 18W, 24V 18W, 48V 18W, 110V 18W

İstek üzerine diğer voltajlar

Voltaj Toleransı : AC -15%, +10% DC -5%, +10% Frekans : 50 Hz (60 Hz…)



ÜRÜN MALZEMELERİ

Gövde : Pirinç

İç Parçalar : Paslanmaz Çelik

Diyafram : NBR İstek üzerine; EPDM, VİTON

Yüzük : Bakır (EN 12735-1)

Çekirdek, Kovan, Yay : Paslanmaz Çelik
